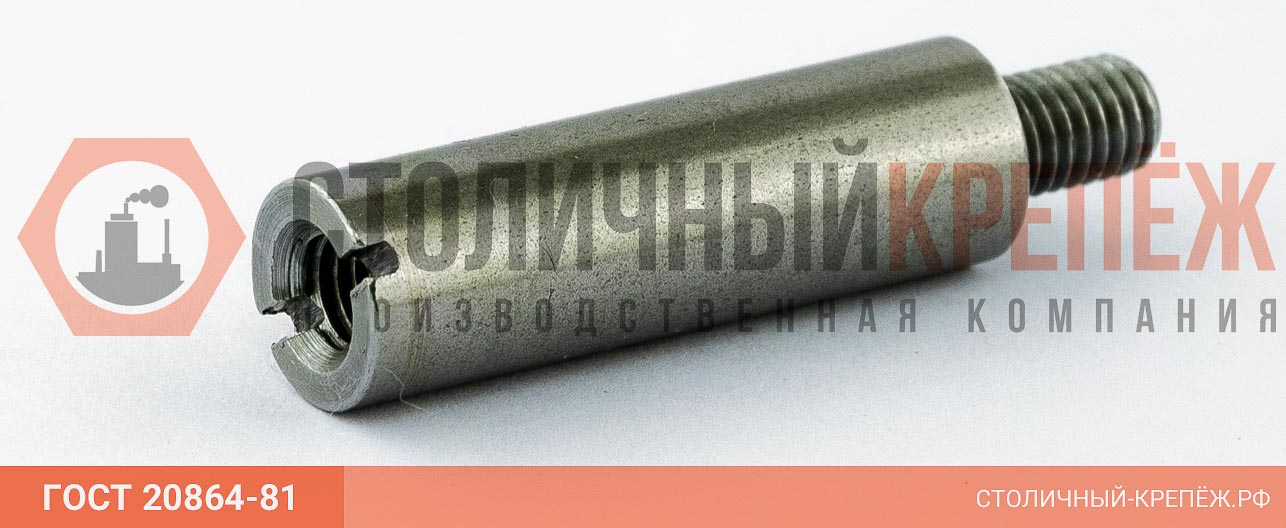

ГОСТ 20864 81 - стойки установочные крепежные круглые с резьбовым концом и отверстием, со шлицем предлагает компания Столичный крепеж. Конструкция представляет собой цилиндр с одной стороны которого - резьбовое отверстие, точно рассчитанной стандартом длины, с другой - винтовой конец (тип Папа-Мама). Все размеры, допустимые отклонения, варианты исполнения - четко регламентированы государственным стандартом.

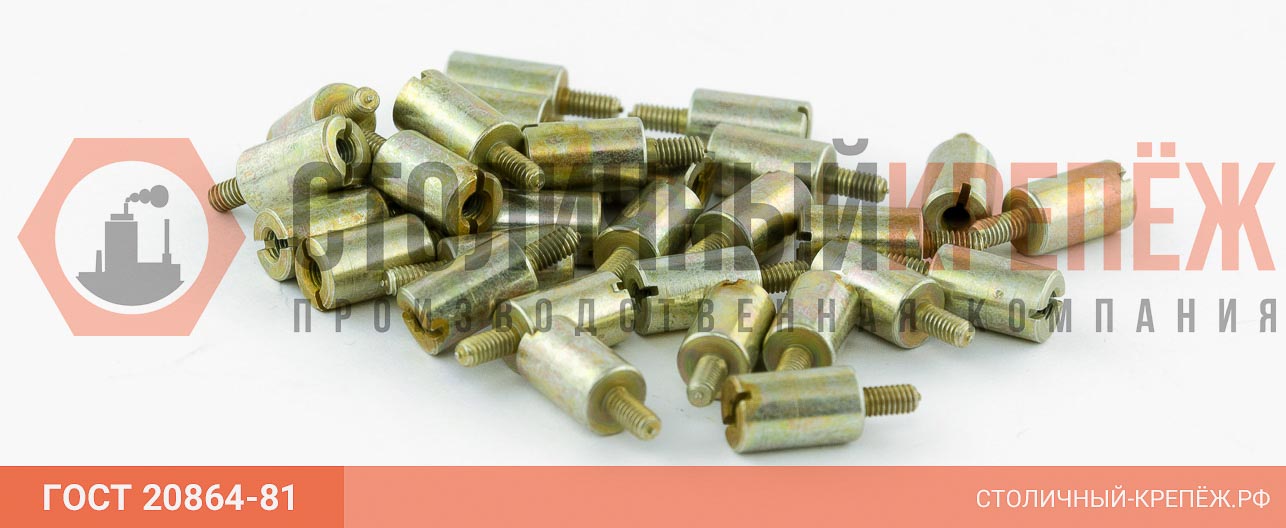

Стойки ГОСТ 20864 81 рекомендованы  для радиоэлектроники. Оптимальное решение для строго параллельного расположения различных плат, предохранения всего устройства от замыкания. Эффективны в многоярусных конструкциях. В современной промышленности их применяют также в различных медицинских устройствах, для телекоммуникационного оборудования, в спутниковых технологиях, авиастроении.

Специфика применения диктует самый безопасный - нейтральный для радиочастот материал – латунь. Вполне возможно использовать сталь, медь, другие сплавы.
Обратите внимание на достаточно подробную таблицу допустимых сочетаний «материал+покрытие», рекомендованную разработчиками стандарта.

Шаг резьбы - крупный.

Стойки крепежные ГОСТ 20864 81 круглые исполнение 1 и 2

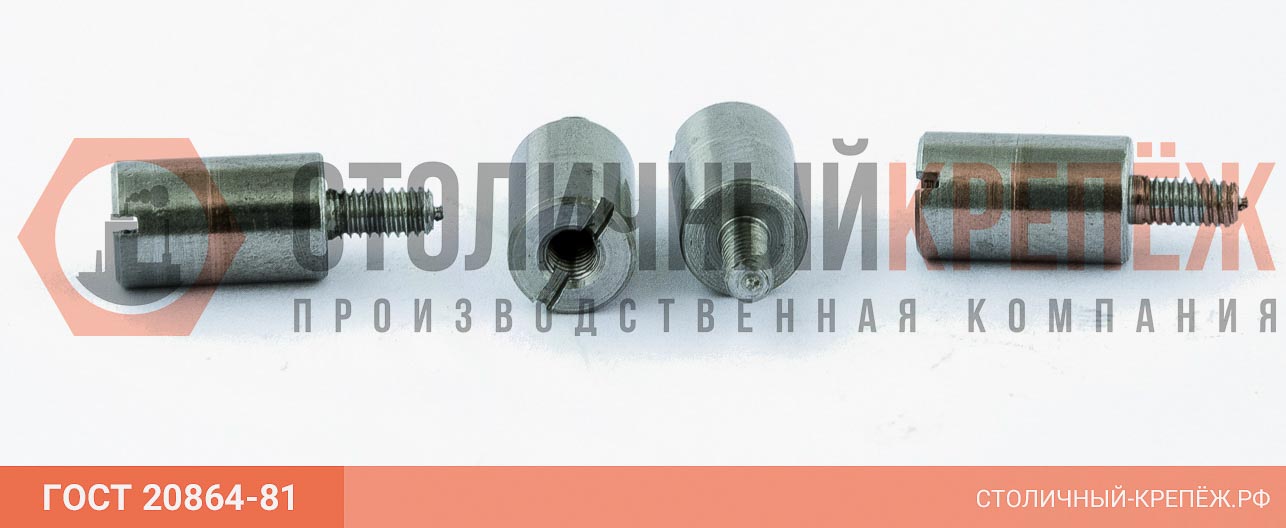

ГОСТ 20864-81 – стойка с резьбовым концом с одной стороны, отверстием с другой (тип папа-мама), возможны два варианта исполнения. Первое - углубление резьбового отверстия представляет собой конус, переходящий в резьбу.

Во втором варианте есть небольшой (1,5 мм) заглубленный цилиндрический участок, затем переходящий в конусную часть и резьбу.

На практике более востребовано второе исполнение, так как оно более удобно для крепления винта или следующей стойки.

Читаем условное обозначение:
2Н M4 х 30 х 36-58.016 ГОСТ 20864-81

2 – исполнение. Если цифры перед формулой нет, читаем «исполнение 1»
Н – степень точности нормальная, без данного обозначения понимаем, что степень точности повышенная.
М2  - метрическая резьба, диаметр которой выражен цифрой.
После диаметра резьбы обозначается длина l, характеризующая расстояние между скрепляемыми деталями (после завинчивания резьбового конца)/
Следующая цифра – l1 – длина общая.
Далее перед точкой идут  обозначения класса прочности.
Последние цифры перед наименованием ГОСТА сообщают тип и толщину покрытия.

Среди производителей можно встретить различные обозначения стоек, некоторые даже совпадают с параметрами, предусмотренными государственным стандартом. Однако  только строгое соответствие размерам и требованиям нормативного документа может обеспечить наилучшую стыковку различных крепежных элементов, предупредить различные сложности дальнейшей эксплуатации готового изделия.

Стойка установочная крепежная круглая с резьбовым концом, отверстием, со шлицем производства надежной компании Столичный крепеж – это гарантия качества изделий, разумные цены и сжатые сроки исполнения и поставки. Мы тщательно контролируем производство стоек, не допускаем ни одного изделия в партии, имеющего рваные края или бракованную резьбу. Гарантируем строгое соответствие высоты профиля резьбы, одинаковую длину каждого изделия выпущенной партии, перпендикулярность торцевых поверхностей относительно оси.

На складе поддерживается постоянный запас наиболее востребованных типоразмеров, все нюансы по нестандартному исполнению данного крепежа можно обсудить по удобному каналу связи – телефону или e-mail.
