Винт невыпадающий ​с цилиндрической головкой и сферой ГОСТ 10337-80

Винт Гост 10337



Изготовление невыпадающих винтов.



ГОСТ 10337-80 схож с витом по ГОСТ 10336-80. Покрытие: по требованию заказчика (любое)

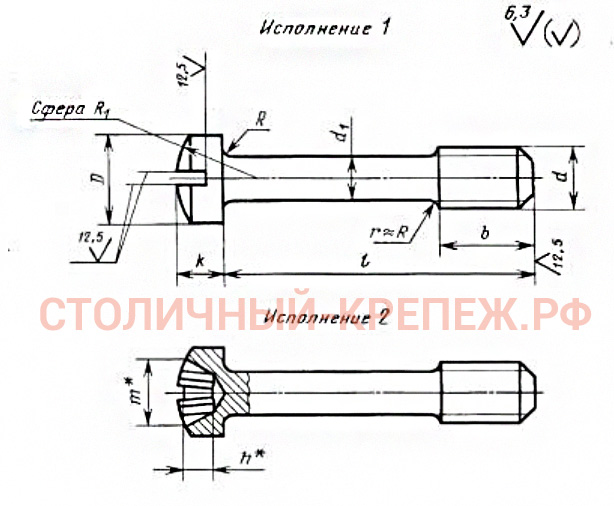

Винты ГОСТ 10337. 1-е и 2-е исполнение
ГОСТ 10337-80 — винт невыпадающий, не заменим во многих областях машиностроения и промышленности. Отличительной особенностью изделия, является изготовление стержня и резьбы - разного диаметра. Диаметр резьбы значительно больше, диаметра стержня. Разница в размерах позволяет фиксировать метиз, таким образом, чтобы предотвратить его выскакивание из посадочного места. Например невыпадающие , использую при фиксации крышек, в емкостях со взрывоопасными веществами, либо с высоким давлением.
В гости описаны 2 варианта исполнения. Первый вариант исполнения с прямым шлицом, второй под крестовую отвертку.

Фото:М5-6gх20.36


Описание продукта

Винт с цилиндрической головкой и сферой невыпадающий по ГОСТ 10337-80 (схож с 10336-80) – изделие, имеющее особую конструкцию, состоящую из стержня, конца с резьбой и головки. Головка имеет углубление, благодаря чему метиз легко вкручивается и выкручивается при помощи плоской отвертки соответствующего размера.
Также изделие можно вкрутить пластинкой и любым другим подручным средством, что позволяет произвести крепежные работы без специального слесарного инструмента.
Винт ГОСТ 10337 - невыпадающие с цилиндрической головкой и сферой. Винты по ГОСТ 10337-80 широко применяются в автомобильной промышленности, авиакосмической технике, приборостроении, для крепления деталей сельскохозяйственной техники, в мебельном производстве.
Винты ГОСТ 10337 - невыпадающие с цилиндрической головкой и сферой. Фото: Винт М5-6gх16.36.019

Изготовление винтов с цилиндрической головкой и сферой невыпадающих по ГОСТ 10337-80

ГОСТ 10337-80 изготавливаются из углеродистой, нержавеющей стали и латуни. Изделия из стали проходят обработку цинковыми, кадмиевыми, никелевыми покрытиями гальваническим методом. Это повышает их прочность и устойчивость к разрушительному воздействию коррозийных процессов, действия кислот. Поэтому если крепеж нужен для фиксации деталей, которые в дальнейшем будут эксплуатироваться в сложных условиях, очень важно запастись винтами с качественным покрытием. Среди всех представленных, оптимальным считается цинковое покрытие, которое делает метиз довольно прочным и стойким к ржавлению, при этом имеет доступную стоимость, в отличие от крепежа с другим покрытием.
Латунные винты с цилиндрической головкой и сферой невыпадающие не требуют дополнительного покрытия, так как латунь сама по себе обладает высокой стойкостью к воздействию влаги и кислот. Поэтому латунный крепеж не ржавеет много лет, даже если он постоянно подвергается влаге.
У нас вы можете купить готовые изделия стальные с разным покрытием и латунные без покрытия. Также вы можете заказать индивидуальное изготовление крепежа данного вида с покрытием на выбор либо без покрытия.
ГОСТ 10337-80 Фото: М4-6gх55.48

Критерии качества изделий

Согласно требованиям стандарта, материал изготовления винтов данного типа: сталь автоматная, 30ХГСА, 20Х13; ЛС59-1; Л63.
Они, изготовленные по стандарту, имеют такие обозначения и параметры:

  • Номинальный диаметр резьбы d – 2,5 , 3 , 4 , 5 , 6 , 8 , 10 , 12мм .
  • Диаметр стержня d1 – 1,6 , 2,0 , 2,8 , 3,5 , 4,0 , 5,5 , 7,0 , 9,0мм .
  • Длина резьбы  b – 3 , 4 , 5 , 6 , 8 , 10 , 12 , 16мм .
  • Диаметр головки D – 4,5 , 5,5 , 7,0 , 8,5 , 10,0 , 13,0 , 16,0 , 18,0мм .
  • Высота головки k – 1,6 , 2,0 , 2,6 , 3,3 , 3,9 , 5,0 , 6,0 , 7,0мм .
  • Высота головки k1 - 2,5 , 3,0 , 3,5 , 4,5 , 5,5 , 6,5 , 8,0 , 10,0мм .
  • Диаметр отверстия в головке d2 – 1,0 , 1,2 , 2,0 , 2,5 , 3,2мм .
  • Радиус r1или фаска С, не более 0,5 , 0,7 , 0,9 , 1,0 , 1,2 , 1,6 , 1,8мм .
  • Радиус под головкой R – 0,2 , 0,4 , 0,5 , 0,6 мм.
  • Номер крестообразного шлица – 1, 2, 3, 4мм.
  • Диаметр крестообразного шлица – 2,5 , 2,8 , 4,3 , 4,6 , 6,3 , 7,5 , 9,7 , 10,7мм .
  • Глубина крестообразного шлица h, не более 1,2 , 1,5 , 2,0 , 2,3 , 2,5 , 3,7 , 4,6 , 5,6мм .
  • Глубина вхождения калибра в крестообразный шлиц, не более 1,4 , 1,7 , 2,3 , 2,6 , 3,1 , 4,3 , 5,4 , 6,4мм .
  • Глубина вхождения калибра в крестообразный шлиц, не менее 1,1 , 1,4 , 1,8 , 2,1 , 2,6 , 3,8 , 4,9 , 5,9мм .

Винты невыпадающие гост 10337-80 Фото: М4-6gх8.36.

Второй вариант исполнения по ГОСТ 10337-80 имеет аналогичные параметры и отличается лишь классом прочности, который составляет 8.8 и производится из стали марки 35Х. Внешне ничем не покрывается.
