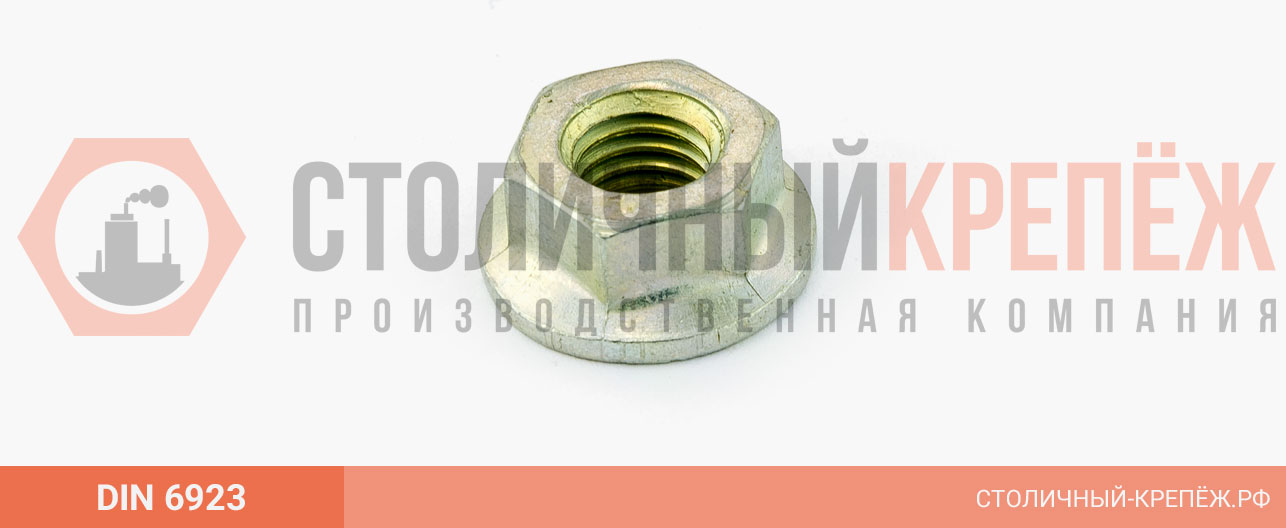

DIN 6923 | Гайка с фланцем

Гайки шестигранные с фланцем DIN 6923 повышенной точности (А), основным аналогом которых на российском рынке выступает ГОСТ 50592-93, нашли своё применение в разных отраслях народного хозяйства: машино-, приборо- и автостроении.

Характерная особенность метизов DIN 6923 – наличие буртика (фланца), позволяющего их использовать для создания разъёмных креплений, требующих некоторое давление на поверхность фиксируемого объекта. Сам фланец может быть выполнен как с насечками, обеспечивающими надёжность крепления (исключается самопроизвольное отворачивание), так и без них. Данные метизы известны также как «гайка фланцевая», «с буртиком», «с насечками/ пресс-шайбой», «самостопорящаяся/ самоконтрящаяся».

Используемый материал и аналоги

Крепёж изготавливается из нержавеющих А2 и А4, углеродистой сталей с классом прочности 8, 10, 12. При использовании в высоко агрессивных средах (с повышенной влажностью, кислотных) рекомендуется нанесение антикоррозионного покрытия (гальваническое или газо-термическое цинкование). Стандартные типоразмеры: М5-М20.

Помимо ГОСТ 50592-93 аналогами являются:

• EN 1661 (М4-М20);
• ISO 4161  (крупная резьба);
• ISO 10663 (мелкая резьба);
• ГОСТ Р ИСО 4161-2013 (с метрической крупной резьбой М5-М20, класс точности А до М16 и В для резьб свыше.

Основное отличие от стандарта 50592-93 заключается в шаге резьбы: для DIN 6923 предусмотрена крупная резьба, мелкий шаг допустим, но не рекомендуется. Также различно и поле допуска: у гаек с фланцем по немецкому стандарту – 6g, по российскому – 6Н.
